Návod na sestavení vnitřního výsuvného boxu Elegance se zvýšeným relingem - bílý/antracit

Detailní popis produktu

Pro vytvoření vnitřního výsuvného boxu Elegance se zvýšeným relingem je nutné objednat:

1. Výsuvný box Elegance v žádané délce
2. Držák zadního panelu pro výsuvný box se zvýšeným relingem
3. Podélný reling v žádané délce
4. Plastový úchyt vnitřního předního plátu pro vnitřní výsuvný box se zvýšeným relingem
5. Vnitřní přední plát dle šířky boxu
6. Příčný reling dle šířky boxu

1.

3101499342 Výsuvný box Elegance 300 - antracit
3101493342 Výsuvný box Elegance 300 - bílý
3101500342 Výsuvný box Elegance 350 - antracit
3101494342 Výsuvný box Elegance 350 - bílý
3101501342 Výsuvný box Elegance 400 - antracit
3101495342 Výsuvný box Elegance 400 - bílý
3101502342 Výsuvný box Elegance 450 - antracit
3101496342 Výsuvný box Elegance 450 - bílý
3101503342 Výsuvný box Elegance 500 - antracit
3101497342 Výsuvný box Elegance 500 - bílý
3101504342 Výsuvný box Elegance 550 - antracit
3101498342 Výsuvný box Elegance 550 - bílý

2.

3101506342 Držák zadního panelu pro výsuvný box se zvýšeným relingem L/P - antracit
3101489342 Držák zadního panelu pro výsuvný box se zvýšeným relingem L/P - bílý

3.

3101518342 Podélný reling 300 L/P - antracit
3101485342 Podélný reling 300 L/P - bílý
3101517342 Podélný reling 350 L/P - antracit
3101486342 Podélný reling 350 L/P - bílý
3101513342 Podélný reling 400 L/P - antracit
3101487342 Podélný reling 400 L/P - bílý
3101514342 Podélný reling 450 L/P - antracit
3101488342 Podélný reling 450 L/P - bílý
3101515342 Podélný reling 500 L/P - antracit
3101489342 Podélný reling 500 L/P - bílý
3101516342 Podélný reling 550 L/P - antracit
3101490342 Podélný reling 550 L/P - bílý

4.

3101508342 Úchyt vnitřního předního plátu pro vnitřní výsuvný box se zvýšeným relingem L/P - antracit
3101482342 Úchyt vnitřního předního plátu pro vnitřní výsuvný box se zvýšeným relingem L/P - bílý

5.

3101510342 Vnitřní přední plát ELEGANCE L-1200 mm - antracit
3101483342 Vnitřní přední plát ELEGANCE L-1200 mm - bílý

6.

3101512342 Příčný reling ELEGANCE 1200 mm - antracit
3101484342 Příčný reling ELEGANCE 1200 mm - bílý

Minimální instalační výška pro vnitřní výsuvný box se zvýšeným relingem je 235 mm.

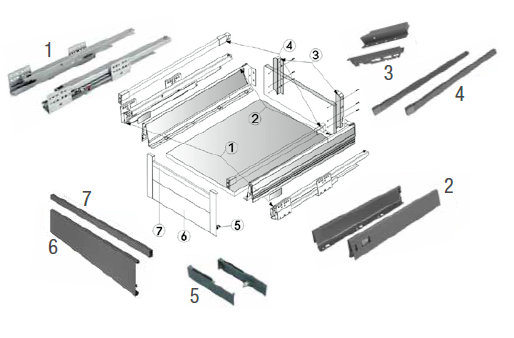

Složení vnitřního výsuvného boxu se zvýšeným vnitřním relingem:
1. Plnovýsuv L/P
2. Bočnice L/P
3. Držák zadního panelu pro výs. box se zvýšeným relingem L/P
4. Podélný reling L/P
5. Plastový úchyt vnitřního předního plátu pro vnitřní výsuvný box se zvýšeným relingem L/P
6. Vnitřní přední plát
7. Příčný reling
