Návod na sestavení vnitřního výsuvného boxu Elegance - bílý / antracit

Detailní popis produktu

Pro vytvoření vnitřního výsuvného boxu Elegance je nutné objednat:

1. Výsuvný box Elegance v žádané délce
2. Plastový úchyt vnitřního předního plátu pro vnitřní výsuvný box
3. Vnitřní přední plát dle šířky boxu

1.

3101499342 Výsuvný box Elegance 300 - antracit
3101493342 Výsuvný box Elegance 300 - bílý
3101500342 Výsuvný box Elegance 350 - antracit
3101494342 Výsuvný box Elegance 350 - bílý
3101501342 Výsuvný box Elegance 400 - antracit
3101495342 Výsuvný box Elegance 400 - bílý
3101502342 Výsuvný box Elegance 450 - antracit
3101496342 Výsuvný box Elegance 450 - bílý
3101503342 Výsuvný box Elegance 500 - antracit
3101497342 Výsuvný box Elegance 500 - bílý
3101504342 Výsuvný box Elegance 550 - antracit
3101498342 Výsuvný box Elegance 550 - bílý

2.

3101507342 Plastový úchyt vnitřního předního plátu pro vnitřní výsuvný box L/P - antracit
3101481342 Plastový úchyt vnitřního předního plátu pro vnitřní výsuvný box L/P - bílý

3.

3101510342 Vnitřní přední plát ELEGANCE L-1200 mm - antracit
3101483342 Vnitřní přední plát ELEGANCE L-1200 mm - bílý

Minimální instalační výška pro vnitřní výsuvný box je 135 mm.

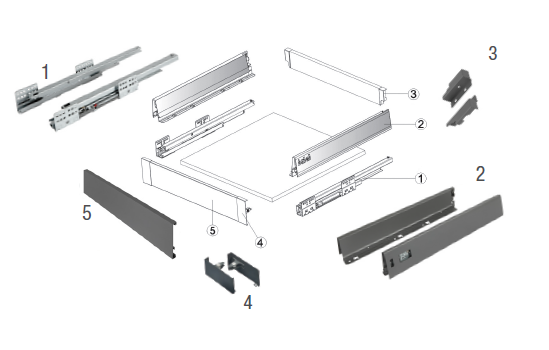

Složení vnitřního výsuvného boxu:
1. Plnovýsuv L/P
2. Bočnice L/P
3. Držák zadního panelu L/P
4. Plastový úchyt vnitřního předního plátu pro vnitřní výs. box L/P
5. Vnitřní přední plát
